产品说明：篮式过滤器，又称筒式过滤器、桶式过滤器，又写成蓝式过滤器。该过滤器主要用于油、水或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤...
五一成人漫画过滤设备携手各行业打造满足羞羞漫画在线观看需求产品的保障
篮式过滤器，又称筒式过滤器、桶式过滤器，又写成蓝式过滤器。该过滤器主要用于油、水或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。
篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
过滤器类型
1、直通平底蓝式过滤器 2、直通弧底篮式过滤器
3、高低接管平底蓝式过滤器 4、高低接管弧底蓝式过滤器
过滤器特点
1、 该过滤器结构**，设计合理。
2、 通量大、阻力小。
3、 压力损失一般为0.52～1.2kpa。
4、 适用范围广泛：水、油、蒸汽、弱酸、弱碱液等介质均可。
5、 一般通水网为18-300目左右
6、 通气网40-100目左右
7、 通油网100-480目左右，
8、 适用介质温度：≤200-450℃
过滤器参数
壳体材质：铸铁，碳钢、不锈钢
滤网材质：碳钢、不锈钢
密封件材质：耐油石棉，柔性石墨，聚四氟乙烯
工作温度 ：碳钢-30~+380、不锈钢-80~+450
公称压力：0.6~6.4（150Lb~300Lb）
过滤精度：10~300目
连接方式：法兰，对焊

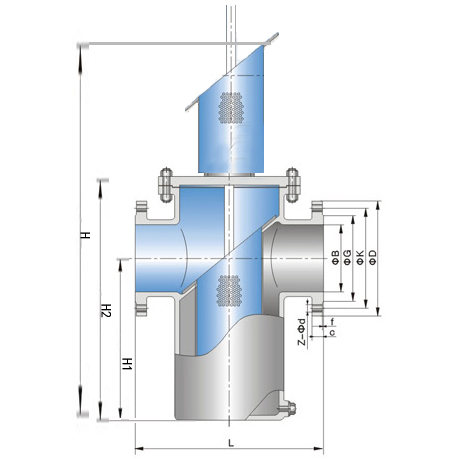

外形简图
选型参数：
滤器 型号 | 公称通径DN | Φ | L | H1 | H2 | H | 排污口 | 参考重量 |
MZLG-25×**/* | 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
MZLG-32×**/* | 32 | 76 | 220 | 165 | 270 | 495 | 16 | |
MZLG-40×**/* | 40 | 108 | 280 | 180 | 300 | 550 | 23 | |
MZLG-50×**/* | 50 | 108 | 280 | 180 | 300 | 550 | 28 | |
MZLG-65×**/* | 65 | 133 | 330 | 220 | 350 | 650 | 48 | |
MZLG-80×**/* | 80 | 159 | 340 | 260 | 400 | 740 | 65 | |
MZLG-100×**/* | 100 | 219 | 420 | 310 | 470 | 880 | R1" | 126 |
MZLG-150×**/* | 125 | 273 | 480 | 360 | 550 | 910 | 186 | |
MZLG-150×**/* | 150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
MZLG-200×**/* | 200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
MZLG-250×**/* | 250 | 640 | 660 | 640 | 930 | 2170 | 415 | |
MZLG-300×**/* | 300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
MZLG-400×**/* | 400 | 622 | 850 | 950 | 1300 | 2750 | R11/4" | 640 |
MZLG-450×**/* | 450 | 670 | 970 | 950 | 1350 | 2820 | ||
MZLG-500×**/* | 500 | 738 | 1030 | 1050 | 1460 | 2890 | 760 | |
MZLG-550×**/* | 550 | 775 | 1070 | 1050 | ||||
MZLG-600×**/* | 600 | 824 | 1220 | 1240 | ||||
MZLG-700×**/* | 700 | 924 | 1320 | 1400 | ||||
MZLG-800×**/* | 800 | 1020 | 1400 | R2" | 1560 | |||
MZLG-900×**/* | 900 | 1120 | 1520 | 1700 | ||||
MZLG-500×**/* | 1000 | 1220 | 1620 | 1740 | 2500 | 4500 | 1850 |
选型原则
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的Z高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
五一成人漫画过滤设备携手各行业打造满足羞羞漫画在线观看需求产品的保障
| 设备原理: | 滤网拦截 | 设备型号: | MLG- |
| 额定流量: | 20~2000m/min | 设计压力: | 1.6mpa |
| 主体材料: | 铸铁 铸钢 304 | 滤网材质: | 304 |
| 滤网精度: | 60~500目 | 使用范围: | 灌溉、锅炉、蒸汽、石油化工 |
